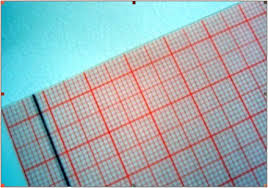

El electrocardiograma se plasma en papel milimétrico; un papel cuadriculado en donde se aprecian 2 tipos de cuadros ja¡¡ grandes y pequeños: Cada cuadro pequeño mide 1 mm de lado y un cuadro grande mide 5 mm de lado osea que si calculamos el area de un cuadro grande equivale a 25 cuadros pequeños (25 mm cúbicos).La velocidad a la que corre el papel en un electrocardiograma es de 25 mm por segundo es decir que si dividimos 1 segundo en 25 obtendremos el valor en tiempo de un cuadro pequeño: Ej: 1/25= 0.04 es decir que un cuadro pequeño equivale a 0.04 segundos (recordemos que en un electrocardiograma las lineas horizontales miden el tiempo y las verticales miden el voltaje). Si un cuadro pequeño equivale a 0.04 seg ¿Cuanto equivale un cuadro grande? (teniendo en cuanta que solo estamos midiendo los cuadros pequeños de un solo lado del cuadro grande NO EL AREA) Un cuadro grande tiene 5 cuadros pequeños; Ej: Cuadro grande= 5 cuadros pequeños entonces multiplicamos 0.04 X 5= 0.2. Entonces un cuadro grande equivale a 0.2 segundos
En cuanto a Voltaje es muy simple 1 centimetro (cm) es igual a 1 milivolt (mV)... Entonces 1 milimetro (mm) es igual a .1 (mV).En el electro hay una linea horizontal (de la cual nacen las ondas)isoelectrica es decir con un voltaje igual a "0". Hay que tener en cuenta que hacia arriba de esa linea es positivo y hacia abajo es negativo. Para saber si un complejo QRS es negativo o positivo se cuentan los cuadros tanto de arriba como de abajo y se obtiene la diferencia entre ellos; si el resultado es negativo el complejo QRS es negativo y si es positivo pues positiVOO.. jaja..
Onda P: Voltaje V): 0.3 a 0.5 es decir (3mm-5mm)Tiempo (T): 0.06 - 0.11 seg
Complejo QRS: V: 0.5 - 2.5 mV
T: 0.12-0.20 seg
Onda T: V: 0.5 - 0.7 mV
T: No medida
Intervalo PR: T: 0.12-0.20 seg
Intervalo QT: T: 0.35 - 0.45 seg
Onda U: En algunas personas aparece una onda
no muy común pero que no es anormal
Una teoría indica que esta onda aparece
debido a la rapolarizacion de las fibras
del Has de his.
Otra teoría sugiere que la onda U representa
el potencial del miocardio
ventricular que resulta de la repolarización
incompleta de los ventrículos
